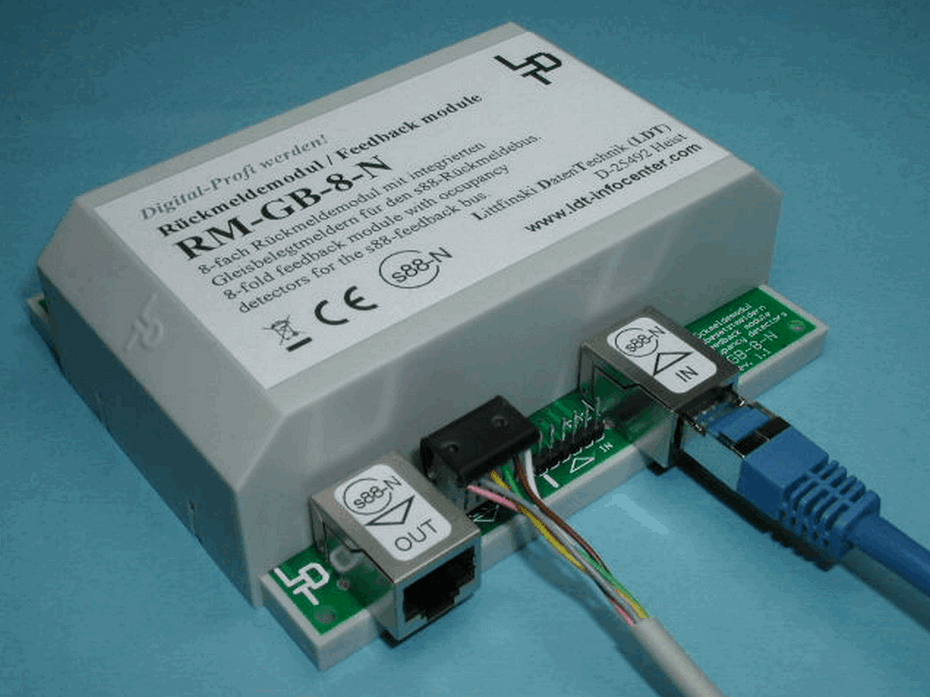

Rückmeldemodul mit integrierter Gleisbesetztmeldung

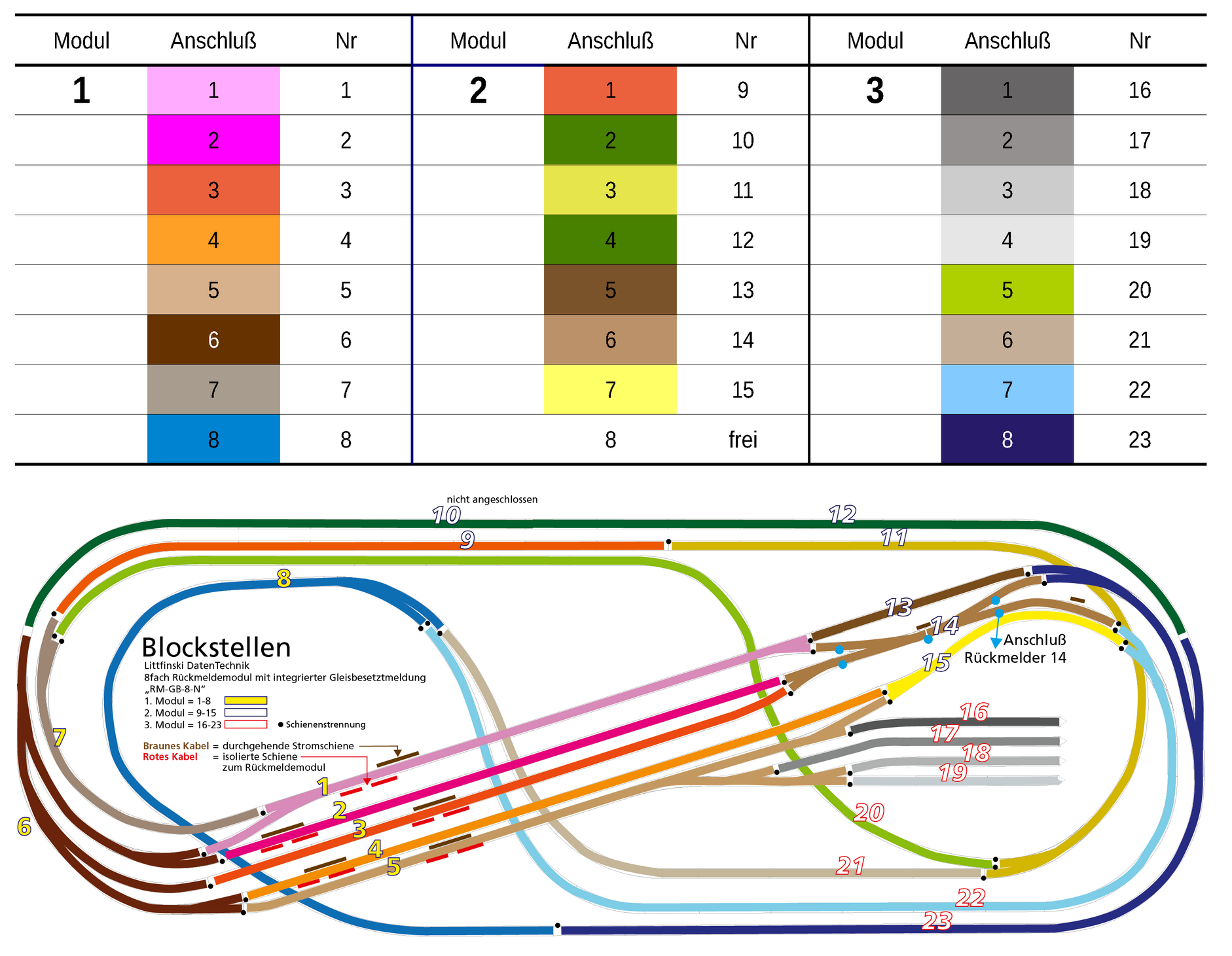

Auf der Anlage habe ich 23 Blockstellen in 3 Module aufgeteilt. Die Länge richtete sich nach dem kürzesten Bahnsteiggleis. Dies war wie auf der Zeichnung zu sehen Gleis 1. Die Modulnumerierung ist auf dem Gleisplan mit unterschiedlichen Farben dargestellt.
Zusätzlich habe ich noch einmal einen Extraplan nur mit den Blockstellen erstellt. Für jede Blockstelle habe ich im Plan eine Farbe gewählt.

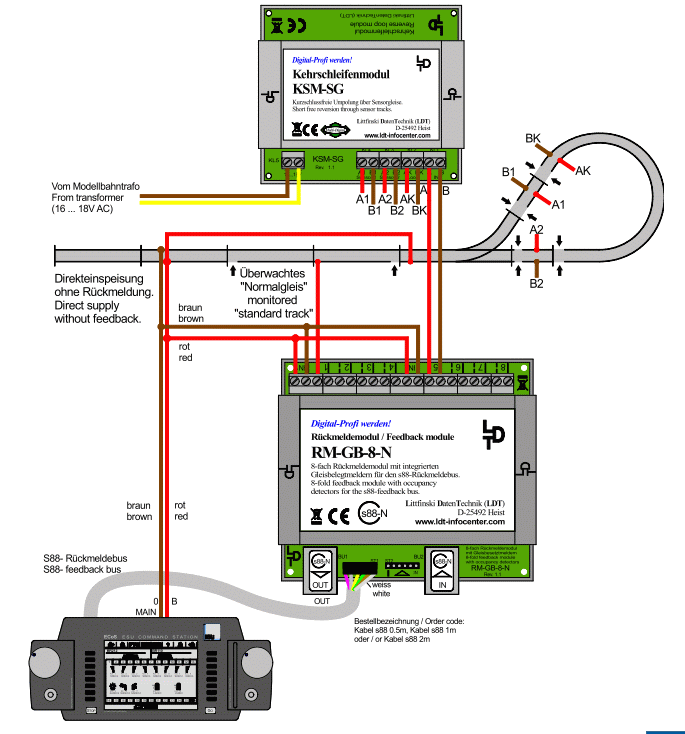

Die Gleistrennungen für das Blockstellenmodul sind nach dem Anschlußplan der Firma Littfinski DatenTechnik gemacht worden.
