Digital
.
Motorischer Weichenantrieb
Es sind immer wieder einmal Schaltstörungen an meinen Fleischmann Weichenantrieben vorgekommen.
Ich habe mich nun für den Einbau mit einem Unterflur-Antrieb der Fa. Conrad entschieden. Es ist ein motorischer Antrieb für 16 V/AC.

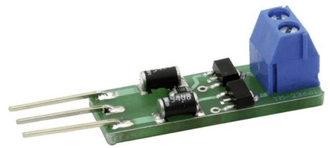

Zusätzlich muß noch ein Digital-Konverter für den motorischen Weichenantrieb zwischengeschaltet werden. Auch dieser ist bei Fa. Conrad erhältlich.
Dieser wird nun zwischen ESU SwitchPilot und Conrad-Weichenantrieb eingesetzt.

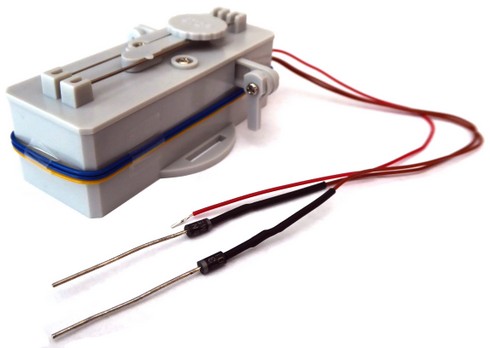

Die beiden blauen und das gelbe Kabel werden für den Anschluß nicht benötigt.

Das rote und die beiden braunen Kabel
werden an der Seite des Digital-Konverters mit den 2 Schraubklemmen angeschlossen. 1x rotes Kabel, beide Dioden in einer Klemme.
Auf der anderen Seite an den Weichenschalter des ESU SwitchPilot wie gewohnt anschließen.

Eine Anleitung für die Montage unter der Modellbahnanlage liegt dem Weichenantrieb bei, oder kann beim Händler als PDF heruntergeladen werden.
