Digital
.
Kehrschleifenmodule
Auf der gesamten Anlage gibt es 3 Kehrschleifen von Ebene -1 nach Ebene 0.

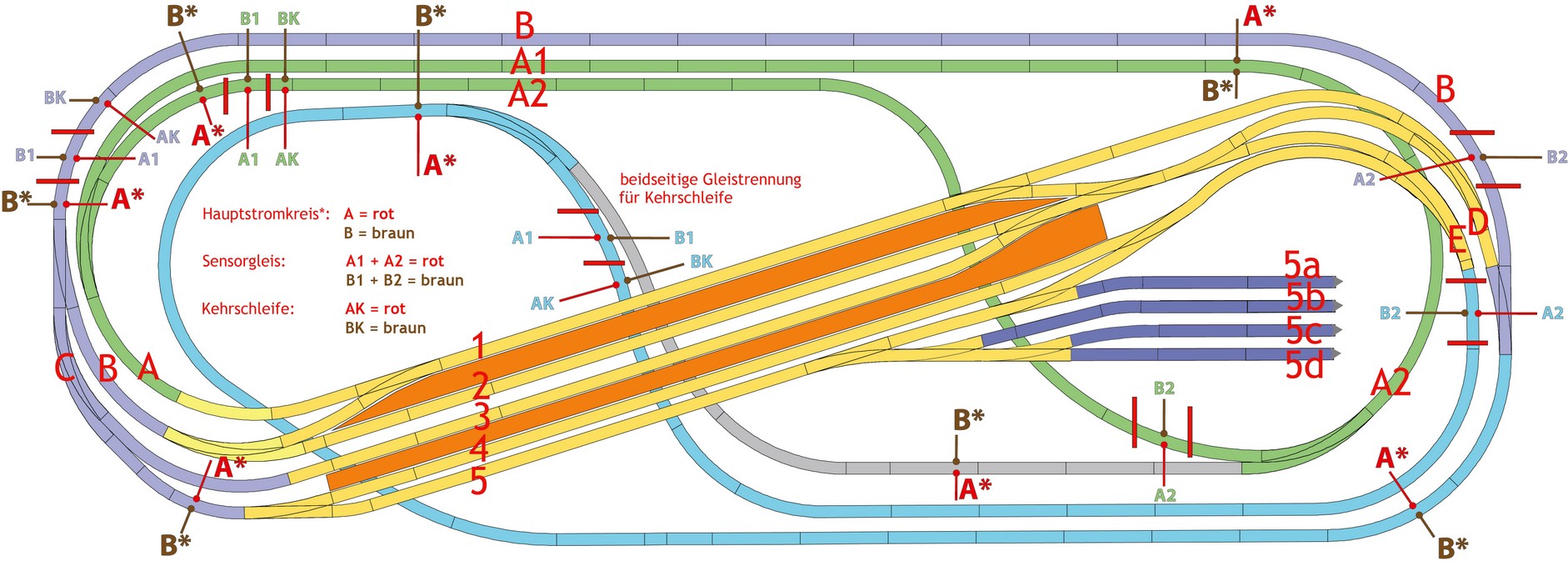

Die Farbdarstellung laut Anschlußplan in den Farben blau, violett und grün.
Die Farbdarstellung laut Anschlußplan in den Farben blau, violett und grün.

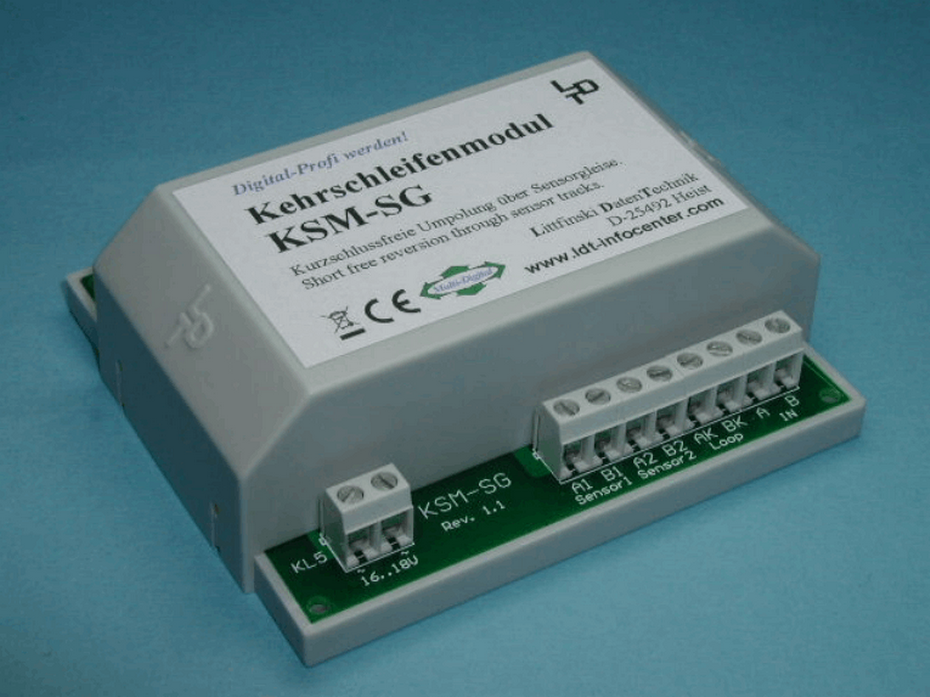

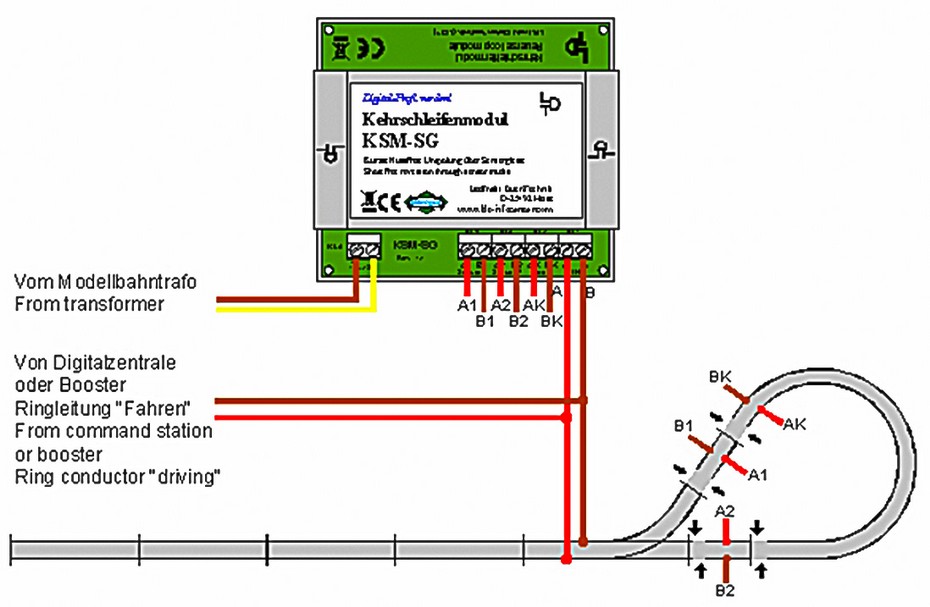

Die Gleistrennungen für das Kehrschleifenmodul sind nach dem Anschlußplan der Firma Littfinski DatenTechnik gemacht worden.
.
Elektrischer Anschluß
Rings um die Anlage habe ich eine Ringleitung (rot/braun 1,5mm²) verlegt. Die gesamte Anlage hat mehrere Einspeisepunkte. An diese Stromleitung wird die Zentrale anschlossen.

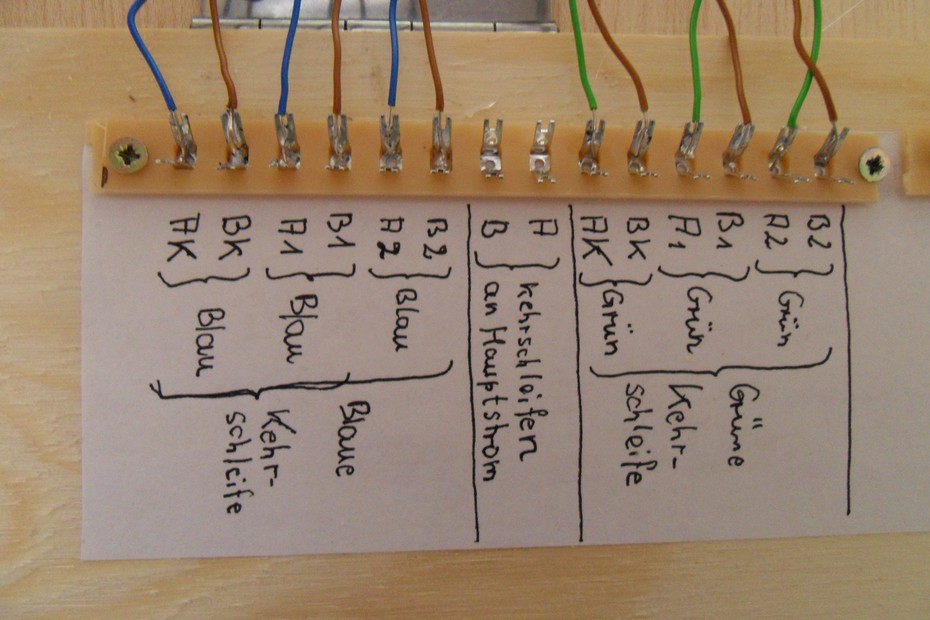

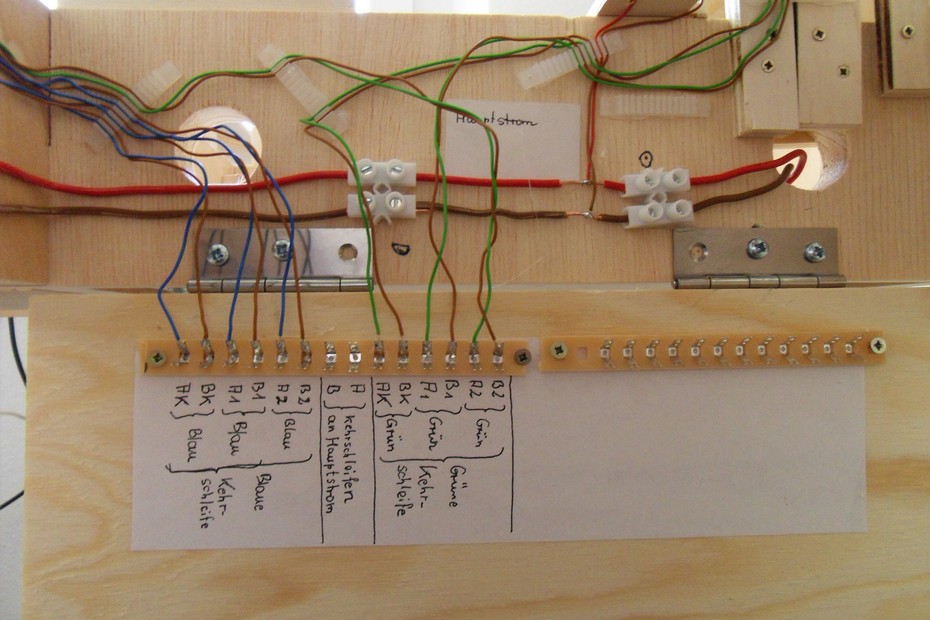

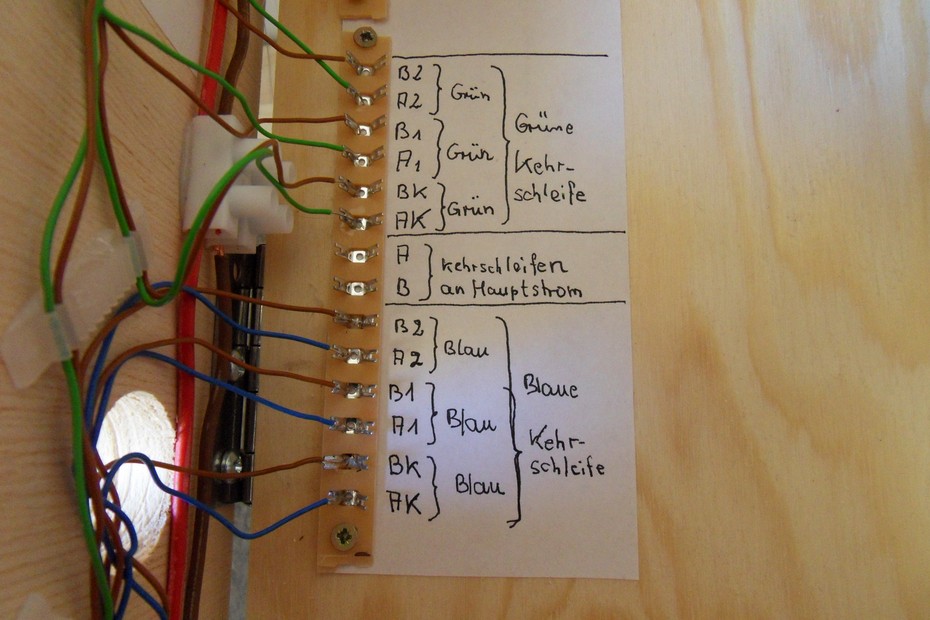

Hier sieht man die Verlegung der Anschlußkabel für die Kehrschleifenmodule. An die gegenüberliegende Seite der Lötleistenstifte erfolgt später der Anschluß des Kehrschleifenmoduls. Die farbigen Kabel entsprechen den Farben der Gleisabschnitte.

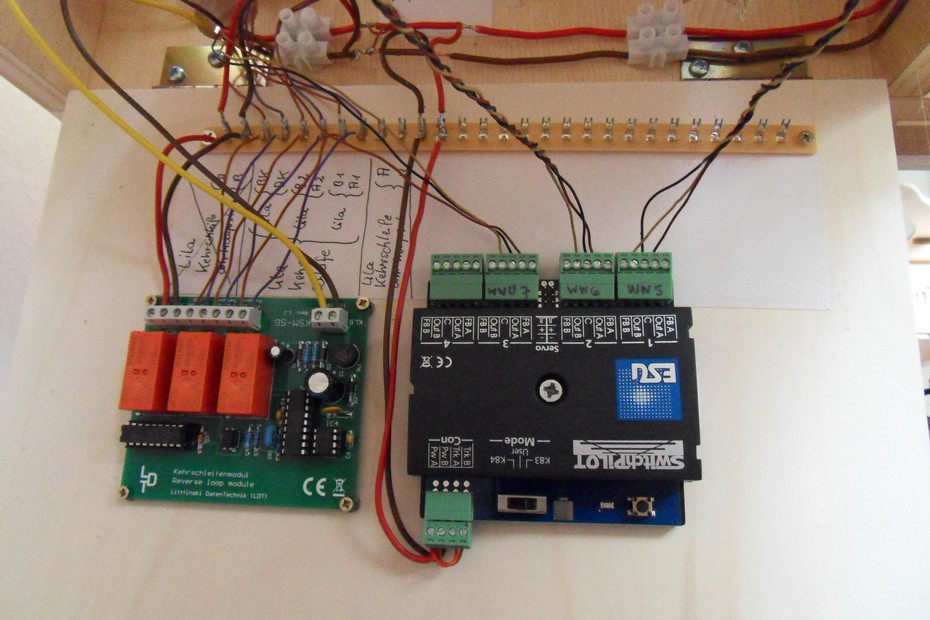

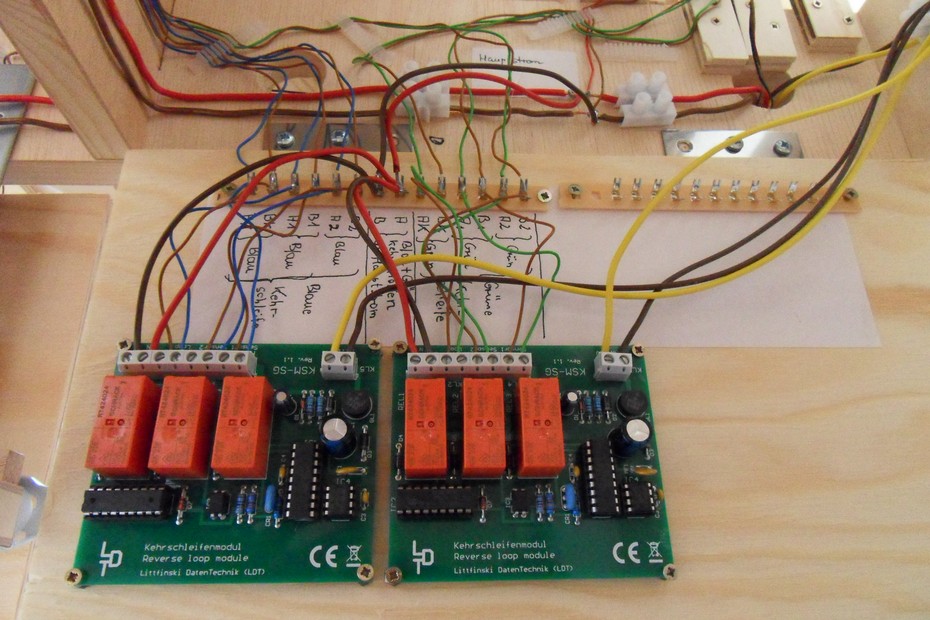

Auf dem letzten Bild sieht man das nach untenhin abklappbare Brett, damit später die elektronischen Bauteile von unten her besser eingerichtet werden können.
